NHMC耐火母线槽

NHMC耐火母线槽

本产品是采用耐高温云母带绝缘材料保证导电母排电气绝缘性能，外壳表面处理采用两层防火涂料进行底喷和面喷,此种防火涂料通过高温火焰幅射后．能生成一层30~50mm厚的泡沫状保护层．对母线槽外围进行保护，起到隔热作用．保证外壳不直接烧坏。从而确保母线槽系统在发生火灾后正常工作。

本产品在正常条件下电气性能完全等同于普通其它型号母线槽．订货参照NHMC耐火母线槽的技术参数和电流等级。安装结构形式与其它母线槽相同．请予参照选型。

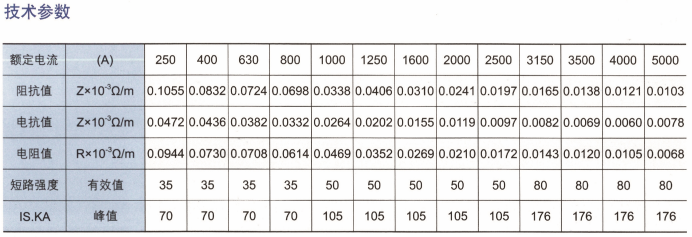

NHMC铜质母线槽技术性能

1.本公司生产的NHMC型耐火绝缘母线槽符合IEC439-2国际标准，及JB8511-1996空气绝缘母线槽部颁标准和GB/T9978-88建筑构件耐火试验标准的规定。

2.NHMC型耐火绝缘母线槽使用额定电压为660V以下，频率为50Hz或60Hz。

3.NHMC型耐火绝缘母线槽电能在着火30min内，试验电压为1000V，绝缘电阻在10MQ以上，在着火60min时，绝缘电阻在0.5M，试验电压在1000V以上。

4.NHMC型耐火绝缘母线槽采用双排螺栓连接，性能极为稳定．安装方便，外壳防护等级符合IP40所规定的要求。

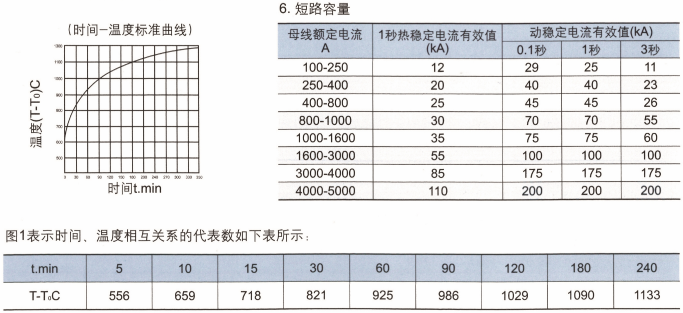

5.耐火试验升温曲线图:

母线槽额定绝缘电压1000V以下的三相四线或三相五线制供配电系统设备．额定频率为50~60Hz，额定电流为250~5000A。

母线槽能承受50Hz、3750V试验电压历时1min无击穿或闪络现象。

母线槽长期运行.任何导体的温升不超过6OK。

母线槽防护等级可达到IP54，符合GB4208标准的要求。
